| 品牌：恒庆 | 铁心形状：E型 | 型号：SG-15KVA |
| 电压比：380/220V | 电源相数：三相 | 额定功率：15KVA |
| 防潮方式：开放式 | 冷却方式：风冷 | 冷却形式：干式 |
| 频率特性：低频 | 绕组形式：三绕组 | 铁心形式：壳式 |
| 外形结构：立式 | 效率(η)：98 |

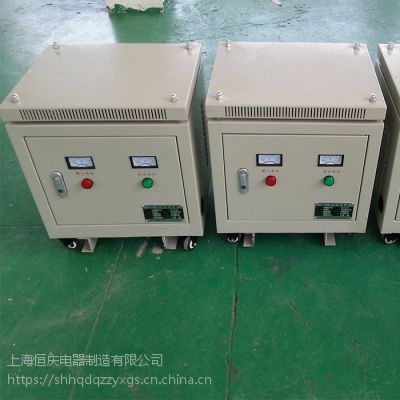

上海恒庆电器制造有限公司SG系列三相干式变压器 广泛适用于交流50Hz至60Hz，电压2500V以下的电路中，广泛用于进口重要设备、精密机床、机械电子设备、医疗设 备、整流装置，照明等。产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置（一般为±5％） 、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等，均可根据用户的要求进行精心的
设计与制造。加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音，虽然有屏蔽的隔离变压器对各种N- G来的干扰（脉冲和高频噪声）能有效防止，但变压器必须正确妥善接地，十分严格，否则抗共模干扰将无效果
干式变压器性能：
输入电压 | 额定电压±10% | 环境温度 | -15℃-+40℃ |
输出电压 | 额定电压±5%（空载） | 海拔高度 | <1000m |
效率 | ≥95% | 相对湿度 | <90% |
频率 | 50/60HZ | ||
波形失真 | 无附加波形失真 | 功能 | 具有输入电压，输出电压，电流等指示 |
保护 | 具有过流保护可长期无人值守工作 | 安装场所无严重影响变压器绝缘的气体蒸汽、化学沉积、灰尘、污垢及其它爆炸性和腐蚀性介质. | |
绝缘电阻 | ≥50M | ||
绝缘等级 | F、H、B（可按要求定制） | ||
电气强度 | 工频正弦电压2000V历时1分钟无击穿及闪络现象 | 凡不符合上述规定的特殊使用条件,应由使用单位和我厂协商确定 | |
过载能力 | 二倍的额定电流,维持1分钟 | ||
干式变压器常规技术参数：
规 格 | 输入 电压 | 输出 电压 | 变压器尺寸(cm) | 重量(kg) | 带外壳尺寸(cm) | 重量(kg) |
HQ-SG-5 KVA | 1140V 660V 208V | 690V 480V 380V 客户要求订制电压 | 30×15×25 | 35 | 45×25×30 | 56 |
HQ-SG-6KVA | 30×16×25 | 40 | 45×25×30 | 64 | ||
HQ-SG-7KVA | 35×15×30 | 45 | 50×25×35 | 80 | ||
HQ-SG-8KVA | 35×16×30 | 55 | 50×25×35 | 80 | ||
HQ-SG-10KVA | 42×21×42 | 90 | 60×32×65 | 130 | ||
HQ-SG-15KVA | 52×24×52 | 135 | 70×35×77 | 185 | ||
HQ-SG-20KVA | 52×24×52 | 180 | 70×35×77 | 220 | ||
HQ-SG-30KVA | 55×28×65 | 220 | 80×40×87 | 260 | ||
HQ-SG-40KVA | 61×30×65 | 265 | 90×50×95 | 320 | ||
HQ-SG-50KVA | 61×30×65 | 295 | 90×50×95 | 360 | ||
HQ-SG-60KVA | 70×32×66 | 370 | 100×50×105 | 440 | ||
HQ-SG-80KVA | 70×32×67 | 450 | 100×50×105 | 530 | ||
HQ-SG-100KVA | 75×35×68 | 490 | 100×50×105 | 570 | ||
HQ-SG-120KVA | 75×35×68 | 520 | 100×50×105 | 600 | ||
HQ-SG-150KVA | 85×37×68 | 600 | 120×65×115 | 690 | ||
HQ-SG-180KVA | 95×45×83 | 740 | 120×65×115 | 930 | ||
HQ-SG-200KVA | 95×45×83 | 820 | 120×65×115 | 1010 | ||
HQ-SG-250KVA | 95×45×83 | 970 | 120×65×115 | 1180 | ||
HQ-SG-300KVA | 105×45×95 | 1160 | 120×70×125 | 1450 | ||
HQ-SG-320KVA | 105×45×95 | 1290 | 130×50×135 | 1590 | ||
HQ-SG-350KVA | 105×45×95 | 1330 | 130×50×135 | 1700 | ||
HQ-SG-400KVA | 115×55×105 | 1580 | 140×60×145 | 1900 | ||
备注： 1、 解析：HQ （恒庆）-SG（三相干式）-功率（容量）序号-KVA（功率单位） 2、功率计算公式：三相功率=三相电压*三相电流*1.732 3、以上表格电压、尺寸及其重量均为参考值，特殊规格可根据客户要求定制 （电压、尺寸及机箱配件） | ||||||
