| 品牌：上海恒庆 | 铁心形状：E型 | 型号：SBK |
| 电压比：200V | 电源相数：三相 | 额定功率：可定做 |
| 防潮方式：开放式 | 冷却方式：自冷 | 冷却形式：干式 |
| 频率特性：低频 | 绕组形式：三绕组 | 铁心形式：壳式 |
| 外形结构：立式 | 效率(η)：98 |

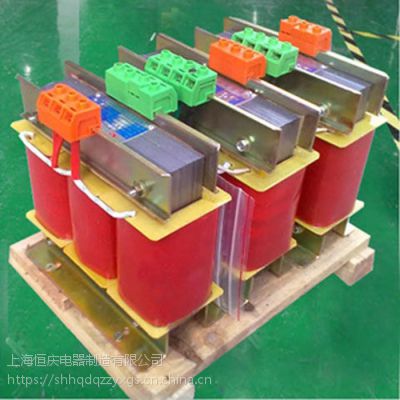

上海恒庆电器制造有限公司SG系列三相干式变压器 广泛适用于交流50Hz至60Hz，电压2500V以下的电路中，广泛用于进口重要设备、精密机床、机械电子设备、医疗设 备、整流装置，照明等。产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置（一般为±5％） 、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等，均可根据用户的要求进行精心的
设计与制造。加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音，虽然有屏蔽的隔离变压器对各种N- G来的干扰（脉冲和高频噪声）能有效防止，但变压器必须正确妥善接地，十分严格，否则抗共模干扰将无效果
干式变压器性能：
输入电压 | 额定电压±10% | 环境温度 | -15℃-+40℃ |
输出电压 | 额定电压±5%（空载） | 海拔高度 | <1000m |
效率 | ≥95% | 相对湿度 | <90% |
频率 | 50/60HZ | ||
波形失真 | 无附加波形失真 | 功能 | 具有输入电压，输出电压，电流等指示 |
保护 | 具有过流保护可长期无人值守工作 | 安装场所无严重影响变压器绝缘的气体蒸汽、化学沉积、灰尘、污垢及其它爆炸性和腐蚀性介质. | |
绝缘电阻 | ≥50M | ||
绝缘等级 | F、H、B（可按要求定制） | ||
电气强度 | 工频正弦电压2000V历时1分钟无击穿及闪络现象 | 凡不符合上述规定的特殊使用条件,应由使用单位和我厂协商确定 | |
过载能力 | 二倍的额定电流,维持1分钟 | ||
