| 品牌：恒庆 | 铁心形状：E型 | 型号：DG |
| 电压比：220/220V | 电源相数：单相 | 额定功率：20KVA |
| 防潮方式：开放式 | 冷却方式：风冷 | 冷却形式：干式 |
| 频率特性：低频 | 绕组形式：双绕组 | 铁心形式：壳式 |
| 外形结构：立式 | 效率(η)：98 |

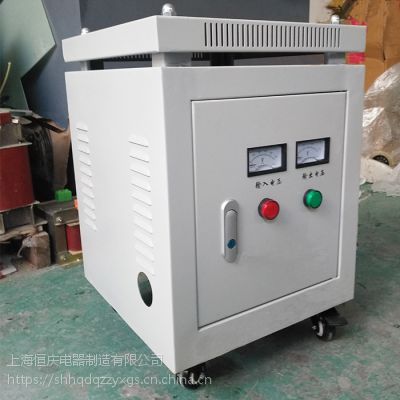

单相隔离变压器是我公司多年来采用优质材料和***的工艺技术而生产。它能深入负荷中心。广泛适用于交流 50/60HZ ，电压不超过2000V 的各种供电场合。产品的各种输入、输出电压，联接组别，抽头绕组容量分配，均可根据用户的要求进行精心的设计与制造。
1、产品特点
该系列单相隔离变压器具有防火、防潮、***、节约电能及维护方便等优点
2、使用范围
该系列单相隔离变压器广泛用于地铁、高层建筑、机场、车站、印刷、机床、码头、工矿企业及隧道的输配电及进口设备的使用等场所。
3、技术参数
产品规格 | 单相控制变压器 | 产品型号 | DG |
输入电压 | 额定电压±10% | 环境温度 | -15℃-+40℃ |
输出电压 | 额定电压±5%（空载） | 海拔高度 | <1500m |
电压相数 | 单相 | 相对湿度 | <90% |
频率 | 50/60HZ | 效率 | ≥95% |
防潮方式 | 开放式 | 冷却方式 | 自然冷却 |
波形失真 | 无附加波形失真 | 功能 | 具有输入电压，输出电压，电流等指示 |
保护 | 具有过流保护可长期无人值守工作 | 安装场所无严重影响变压器绝缘的气体蒸汽、化学沉积、灰尘、污垢及其它爆炸性和腐蚀性介质. | |
绝缘电阻 | ≥50M | ||
电气强度 | 工频正弦电压2000V历时1分钟无击穿及闪络现象 | 凡不符合上述规定的特殊使用条件,应由使用单位和我厂协商确定 | |
过载能力 | 二倍的额定电流,维持1分钟 | ||
4、规格尺寸
规 格 | 输入电压 | 输出电压 | 不带外壳产品尺寸(cm)/重量(kg) |
DG-5 KVA | 690V 660V 要求订制 | 380V 24V 12V 6.3V 要求订制 | 23×24×26/43 |
DG-10KVA | 31×23×33/67 | ||
DG-15KVA | 31×29×39/98 | ||
DG-20KVA | 38.5×25×33/157 | ||
DG-25KVA | 38.5×26.5×33/177 | ||
DG-30KVA | 38.5×29×33/195 | ||
DG-40KVA | 48×27×50/212 | ||
DG-50KVA | 48×29×50/245 | ||
DG-60KVA | 48×31×50/268 | ||
DG-80KVA | 60×30×85/285 | ||
DG-100KVA | 65×30×95/360 | ||
备注： 1、解析：HQ （恒庆）-DG（单相干式）-功率（容量）序号-KVA（功率单位） 2、功率计算公式：单相功率=单相电压*单相电流 3、以上表格电压、尺寸及其重量均为参考值，特殊规格可根据客户要求定制（电压、尺寸及机箱配件） | |||
